Фундаменты для противотаранных устройств: что важно учитывать при проектировании

Фундамент для противотаранного устройства — это не просто основание для установки оборудования, а полноценная часть инженерной системы безопасности. Именно фундамент воспринимает и распределяет нагрузки, возникающие при эксплуатации и возможном таранном воздействии транспортного средства.

Для противотаранных шлагбаумов, дорожных блокираторов, ПДЗУ и ворот основание выполняет сразу несколько задач:

• обеспечивает устойчивость конструкции;
• компенсирует динамические нагрузки;
• сохраняет геометрию работы механизмов;
• предотвращает перекосы и деформации;
• защищает оборудование от сезонных подвижек грунта.

В отличие от обычных средств ограничения проезда, противотаранные системы проектируются с учетом ударных нагрузок и расчетных сценариев принудительной остановки транспорта. Поэтому ошибки в устройстве фундамента могут привести не только к нарушению работы механизмов, но и к снижению фактического уровня защиты объекта.

На практике именно качество основания во многом определяет долговечность и стабильность работы всей системы. Даже надежное противотаранное устройство не сможет корректно работать при просадке, перекосе или неправильной подготовке основания.

Почему фундамент является частью противотаранной системы

Во время таранного воздействия нагрузка передается не только на силовые элементы устройства, но и на основание, в котором закреплена конструкция. По сути, фундамент работает как часть единой силовой схемы.

Если основание:

• недостаточно прочное,
• неправильно армировано,
• имеет перекосы,
• не учитывает особенности грунта,

то даже качественное противотаранное устройство может работать некорректно.

Особенно это важно для:

• ПДЗУ;
• дорожных блокираторов;
• противотаранных шлагбаумов;
• ворот с силовыми элементами.

При проектировании учитываются:

• масса и скорость предполагаемого транспортного средства;
• энергия удара;
• тип конструкции;
• кинематика движения;
• глубина промерзания;
• влажность грунта;
• интенсивность эксплуатации.

Для некоторых типов ПТУ критически важна точность геометрии установки. Например, в монтажной документации дорожных блокираторов отдельно указывается, что непараллельность верхних плоскостей силовых свай может привести к установке неподвижной секции «пропеллером» и нарушению прилегания ножа.

Подобные требования могут выглядеть избыточными только на первый взгляд. На практике даже небольшие отклонения способны повлиять на работу механизмов, износ узлов и фактическую надежность противотаранной системы.

Важно понимать: фундамент для ПТУ работает в совершенно иных условиях, чем основание для обычного автоматического шлагбаума или ворот. Здесь учитываются не только эксплуатационные нагрузки, но и сценарии ударного воздействия транспорта.

Какие нагрузки учитываются при проектировании

Проектирование фундаментов для ПТУ всегда начинается с определения расчетных нагрузок.

Масса транспортного средства

В зависимости от объекта и типа угрозы система может рассчитываться на:

• легковой транспорт;
• грузовые автомобили;
• тяжелые автомобили массой 20 тонн и более.

Скорость возможного тарана

Для противотаранных систем учитываются расчетные скорости движения транспорта:

• 40 км/ч;
• 53 км/ч;
• 60 км/ч и выше.

Энергия удара

Одним из ключевых параметров является энергия удара, которая может составлять сотни и тысячи кДж. Именно этот показатель определяет требования:

• к конструкции ПТУ;
• к закладным элементам;
• к армированию;
• к геометрии основания.

Динамические нагрузки

При работе противотаранных устройств фундамент воспринимает:

• ударные нагрузки;
• вибрации;
• изгибающие усилия;
• нагрузки от привода и силовых элементов.

Для ПДЗУ и дорожных блокираторов особенно важна устойчивость к локальным концентрированным нагрузкам.

Климатические воздействия

Также учитываются:

• глубина промерзания;
• сезонные подвижки грунта;
• влажность;
• образование наледи;
• наличие грунтовых вод.

Игнорирование этих факторов часто становится причиной:

• перекосов конструкции;
• разрушения бетона;
• нарушения работы ножей и балок;
• заклинивания механизмов.

На практике именно сочетание всех перечисленных факторов определяет требования к основанию противотаранного устройства. Для объектов с интенсивным движением транспорта фундамент должен воспринимать не только статические нагрузки от конструкции, но и значительные динамические воздействия при возможном таранном ударе.

Например, для логистических комплексов, промышленных предприятий и объектов с постоянным движением грузового транспорта требования к основаниям обычно существенно выше, чем для территорий с ограниченным трафиком.

Именно поэтому проектирование оснований для ПТУ нельзя сводить к устройству «обычной бетонной площадки». Основание рассчитывается как часть инженерной системы безопасности объекта.

Почему требования к фундаментам отличаются для разных ПТУ

Одна из распространенных ошибок — попытка использовать типовые решения для всех видов противотаранных устройств.

На практике требования к фундаментам существенно отличаются в зависимости от:

• типа конструкции;
• схемы восприятия нагрузки;
• массы изделия;
• способа крепления;
• кинематики движения;
• расчетной энергии удара.

Например:

• для ПДЗУ особенно важна устойчивость силовой рамы и точность прилегания ножа;
• для противотаранных шлагбаумов критична параллельность стоек и правильная работа балки;
• для ворот большое значение имеют нагрузки на направляющие и опорные элементы.

Даже у схожих изделий разных производителей требования к:

• глубине котлована;
• армированию;
• закладным;
• дренажу;
• типу основания

могут существенно различаться.

Именно поэтому при выборе противотаранного оборудования важно учитывать не только характеристики самого устройства, но и требования к его монтажу. Попытка использовать универсальные решения без учета особенностей конструкции нередко приводит к проблемам эксплуатации уже в первые сезоны работы.

Сравнение требований к фундаментам разных типов ПТУ

Тип устройства	Что особенно важно
ПДЗУ	Дренаж, точность прилегания ножа, устойчивость силовой рамы
Дорожные блокираторы	Защита от промерзания, геометрия установки
Противотаранные шлагбаумы	Параллельность стоек, стабильность балки
Противотаранные ворота	Нагрузки на направляющие и закладные элементы

Поэтому проектирование фундаментов должно выполняться с учетом:

• рекомендаций производителя;
• расчетных нагрузок;
• особенностей конкретного объекта.

Что учитывается при проектировании основания

Тип устройства

Требования для:

• ПДЗУ;
• дорожных блокираторов;
• противотаранных шлагбаумов;
• ворот

отличаются по конструкции и нагрузкам.

Характеристики грунта

Учитываются:

• плотность грунта;
• несущая способность;
• склонность к пучению;
• наличие грунтовых вод;
• просадочные свойства.

Глубина промерзания

Для многих противотаранных систем глубина основания напрямую зависит от климатических условий региона.

Например, в документации некоторых шлагбаумов указывается:

глубина промерзания + 200 мм.

Интенсивность эксплуатации

Для объектов с интенсивным движением транспорта могут предусматриваться:

• усиленные основания;
• дополнительное армирование;
• более высокие требования к бетону.

Кабельные трассы и инженерные коммуникации

При проектировании заранее предусматриваются:

• каналы под кабели;
• трубы;
• дренаж;
• доступ к обслуживанию.

Ошибки на этом этапе существенно усложняют дальнейшую эксплуатацию.

На практике грамотное проектирование основания позволяет избежать большинства проблем, которые обычно проявляются уже после ввода оборудования в эксплуатацию. Особенно это важно для объектов, где противотаранные устройства работают круглосуточно и испытывают постоянные нагрузки.

Как грунты и климат влияют на фундамент ПТУ

Для противотаранных устройств грунты и климатические условия имеют принципиальное значение.

Пучинистые грунты

При замерзании такие грунты способны:

• поднимать фундамент;
• вызывать перекосы;
• изменять геометрию установки.

Даже небольшие отклонения могут нарушить работу:

• ножей ПДЗУ;
• балок шлагбаумов;
• приводных механизмов.

Грунтовые воды

Высокий уровень грунтовых вод увеличивает риск:

• коррозии;
• разрушения бетона;
• затопления механизмов;
• промерзания.

Замерзание воды

Для дорожных блокираторов отсутствие дренажа особенно опасно зимой. Вода внутри конструкции может:

• блокировать движение ножа;
• повреждать приводы;
• вызывать деформации.

Именно поэтому в документации ПДЗУ отдельно указывается необходимость:

• организации отвода воды;
• уклона труб;
• размещения дренажа ниже глубины промерзания.

Для большинства регионов России вопросы промерзания, отвода воды и сезонных подвижек грунта являются критически важными. Особенно это касается ПДЗУ и дорожных блокираторов, где даже небольшие деформации основания могут повлиять на работу ножа и приводных механизмов.

На практике проблемы с водоотведением чаще всего проявляются зимой, когда вода внутри конструкции замерзает и блокирует движение подвижных элементов. В результате устройство может потерять работоспособность именно в тот момент, когда требуется обеспечить перекрытие проезда.

Особенности фундаментов для разных типов противотаранных устройств

ПДЗУ и дорожные блокираторы

Для ПДЗУ фундамент должен:

• воспринимать ударные нагрузки;
• обеспечивать устойчивость силовой рамы;
• исключать перекосы ножа.

В зависимости от модели размеры котлованов могут существенно отличаться. Для некоторых ПДЗУ применяются основания глубиной порядка 700–750 мм с песчаной подготовкой около 200 мм.

При этом требования к основаниям дорожных блокираторов могут существенно отличаться в зависимости от уровня противотаранной защиты, массы конструкции и предполагаемых нагрузок. Именно поэтому проектирование фундаментов для ПДЗУ обычно выполняется индивидуально под конкретный объект.

Для объектов с интенсивным движением грузового транспорта нередко предусматриваются усиленные основания, дополнительное армирование и более сложные схемы дренажа.

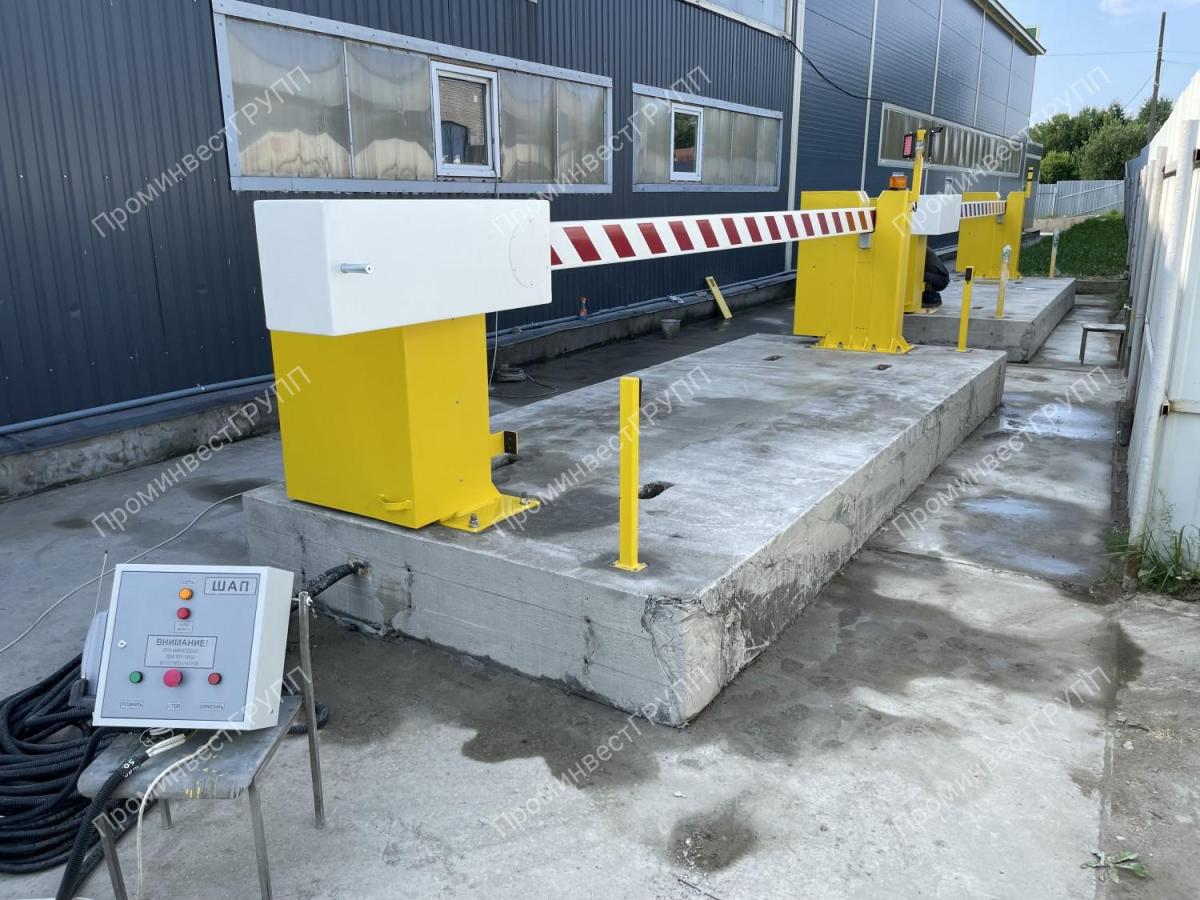

Противотаранные шлагбаумы

Для шлагбаумов критически важны:

• точная геометрия установки;
• параллельность стоек;
• отсутствие перекосов балки.

При монтаже выполняются:

• регулировка по уровням;
• контроль вертикалей;
• проверка свободного хода конструкции.

На практике даже небольшие ошибки при выставлении стоек способны привести к повышенному износу узлов, неравномерной работе балки и дополнительным нагрузкам на приводные механизмы.

Исправление подобных ошибок после бетонирования часто требует повторного устройства основания и частичного демонтажа оборудования, что существенно увеличивает сроки и стоимость работ.

Противотаранные ворота

Для ворот важны:

• нагрузки на направляющие;
• устойчивость опор;
• точность закладных элементов;
• отсутствие просадки основания.

Особенно это важно для ворот, работающих в интенсивном режиме и рассчитанных на эксплуатацию в условиях высокой транспортной нагрузки.

Требования к бетону, армированию и закладным элементам

Для фундаментов противотаранных устройств обычно применяются:

• бетон марки/класса 300–400;
• армирование;
• закладные элементы;
• виброуплотнение бетона.

Во многих случаях используется мелкая фракция щебня, поскольку она позволяет:

• лучше заполнить полости;
• снизить риск смещения элементов;
• обеспечить более точную фиксацию конструкции.

Точные требования к:

• бетону;
• армированию;
• закладным;
• типу основания

определяются:

• конструкцией устройства;
• расчетными нагрузками;
• рекомендациями производителя.

На практике качество бетонирования напрямую влияет не только на прочность основания, но и на стабильность геометрии всей конструкции. Ошибки при заливке, использовании неподходящих смесей или нарушении технологии способны привести к деформациям и ускоренному износу оборудования.

Дренаж и водоотведение: критически важный фактор

Для ПДЗУ и дорожных блокираторов система отвода воды является обязательным элементом проекта.

При отсутствии дренажа возможны:

• затопление конструкции;
• замерзание механизмов;
• повреждение приводов;
• ускоренная коррозия;
• разрушение бетона.

В документации некоторых ПДЗУ отдельно указывается необходимость:

• организации ливневого отвода;
• уклона труб;
• подключения к системе водоотведения.

На практике именно проблемы с водоотведением часто становятся причиной зимних отказов оборудования. При отрицательных температурах даже небольшое скопление воды внутри конструкции способно нарушить работу механизмов и привести к дорогостоящему ремонту.

Для объектов в северных регионах и на территориях с высоким уровнем грунтовых вод проектирование системы дренажа обычно выполняется особенно тщательно, поскольку эксплуатационные риски здесь значительно выше.

Что происходит при ошибках проектирования и монтажа

Ошибки при устройстве фундаментов часто приводят не только к проблемам эксплуатации, но и к снижению эффективности всей системы безопасности.

Наиболее распространённые проблемы:

Проблема	Возможные последствия
Перекос конструкции	Подклинивание ножа, повышенный износ механизмов, нарушение прилегания элементов, дополнительные нагрузки на привод.
Недостаточная глубина основания	Сезонные подвижки, деформация конструкции, перекосы, нарушение геометрии установки.
Отсутствие дренажа	Затопление конструкции, промерзание механизмов, отказ работы ПДЗУ или блокиратора в зимний период, ускоренная коррозия.
Ошибки при бетонировании	Смещение закладных элементов, нарушение геометрии конструкции, попадание бетона в кабельные каналы, усложнение дальнейшего обслуживания.
Использование неподходящего бетона	Снижение прочности основания, разрушение бетона, потеря устойчивости конструкции, ускоренный износ оборудования.
Ошибки при прокладке кабельных трасс	Повреждение кабелей, затруднение обслуживания, необходимость повторных земляных работ и демонтажа части конструкции.
Игнорирование особенностей грунта	Просадка основания, перекосы ПТУ, нарушение работы подвижных элементов и снижение надежности системы.

Большинство подобных проблем проявляется не сразу, а спустя несколько месяцев или сезонов эксплуатации. Именно поэтому ошибки, допущенные на этапе проектирования и устройства основания, часто становятся причиной дорогостоящего ремонта и остановки работы оборудования.

В некоторых случаях исправление ошибок требует:

• демонтажа конструкции;
• повторного бетонирования;
• замены закладных элементов;
• корректировки дренажной системы.

Для режимных и промышленных объектов подобные работы могут означать не только дополнительные расходы, но и временное ограничение работы КПП или въездной зоны.

Как проектируются основания для ПТУ на практике

Проектирование фундаментов для противотаранных устройств обычно включает несколько этапов.

Анализ объекта

На этом этапе оцениваются:

• транспортные потоки;
• ширина проезда;
• сценарии угроз;
• особенности эксплуатации.

Оценка грунтов и инженерных условий

Учитываются:

• характеристики грунта;
• уровень грунтовых вод;
• глубина промерзания;
• существующие коммуникации.

Подбор типа ПТУ

Выбор конструкции зависит от:

• требуемого уровня защиты;
• типа транспорта;
• интенсивности эксплуатации;
• особенностей объекта.

Проектирование основания

Определяются:

• размеры котлованов;
• армирование;
• закладные элементы;
• схема дренажа;
• кабельные трассы.

Подготовка к монтажу

Выполняются:

• земляные работы;
• устройство песчаной подготовки;
• прокладка коммуникаций;
• подготовка основания под бетонирование.

На практике именно комплексный подход к проектированию позволяет обеспечить стабильную работу противотаранного оборудования в течение длительного времени и снизить риск эксплуатационных проблем.

Почему проектирование и монтаж должны выполнять специалисты

Противотаранные устройства относятся к сложным инженерным системам, работающим под высокими нагрузками. Их эффективность зависит не только от характеристик оборудования, но и от:

• правильного проектирования;
• подготовки основания;
• качества монтажа;
• точности установки.

При проектировании учитываются:

• транспортные потоки;
• сценарии угроз;
• климатические условия;
• грунты;
• инженерные коммуникации;
• требования безопасности объекта.

Ошибки на этапе устройства фундамента способны существенно снизить надежность всей системы.

Именно поэтому проектирование и монтаж противотаранных устройств обычно выполняются с участием специалистов, имеющих опыт работы с подобными инженерными системами и понимающих особенности их эксплуатации в реальных условиях.

Частые вопросы

Подбор решения под объект

Проектирование фундаментов для противотаранных устройств требует инженерного расчёта и учета особенностей конкретного объекта. Требования к основаниям могут существенно отличаться в зависимости от типа ПТУ, расчетных нагрузок и условий эксплуатации.

Для промышленных предприятий, логистических комплексов, режимных территорий и объектов с интенсивным транспортным потоком проектирование оснований обычно выполняется индивидуально с учетом характеристик грунта, транспортной нагрузки и требований безопасности.

Специалисты компании помогут подобрать решение, определить требования к фундаменту и подготовить рекомендации по проектированию и монтажу под задачи конкретного объекта.

Для противотаранных устройств фундамент является не вспомогательным элементом, а частью системы безопасности объекта. Ошибки на этапе проектирования основания способны повлиять не только на ресурс оборудования, но и на фактическую способность системы остановить транспортное средство при критической нагрузке.
